Для начала предыстория: Cerato 2010. Двигатель 1,6. Пробег 100ткм (катаюсь на ней с 70 т км). По утрам, а особенно когда влажность высокая стал свистеть ремень навесного оборудования. ПОсвистит 5 минут и перестант. Визуальный осмотр не выявил трещин или повреждений на ремне. Для начала съездил к офицалам (т.к. машина на гарантии еще) чтобы снять подозрения с ролика натяжителя. По приезду к офицалам выяснил один интересный момент: перед получением вердикта надо загнать на диагностику (1400р). Если диагностика покажет, что свистит ролик - диагностика и замена ролика бесплатно (гарантийный случай). Если же выяснится, что свистит по причине износа ремня, то мне предстоит оплатить как диагностику, так и работу по замене и сам ремень. Учитывая, что с большой вероятностью свистит именно ремень, а стоимость ремня сопоставима со стоимостью диагностики - я выбрал вариант уехать от офицалов и поменять ремень самостоятельно.
Замена ремня - простейшая процедура не заслуживающая поста. Но тем, кто сталкивается с этим впервые пост может оказаться полезным. Кроме того мне хочется чтобы форум наш рос и пополнялся толковым материалом. Чтобы пополнялся FAQ по наиболее избитым вопросам.
Самый сложный момент в замене ремня у меня состоял в том, что не имея доступа к яме мне предстояло работать сверху из под капота. Кроме того снизу мешал бы подрамник и защита картера.
Для замены ремня понадобится:
-торцевой ключ
-головка на 14
-труба-удлиннитель (я использовал обычный балонник)

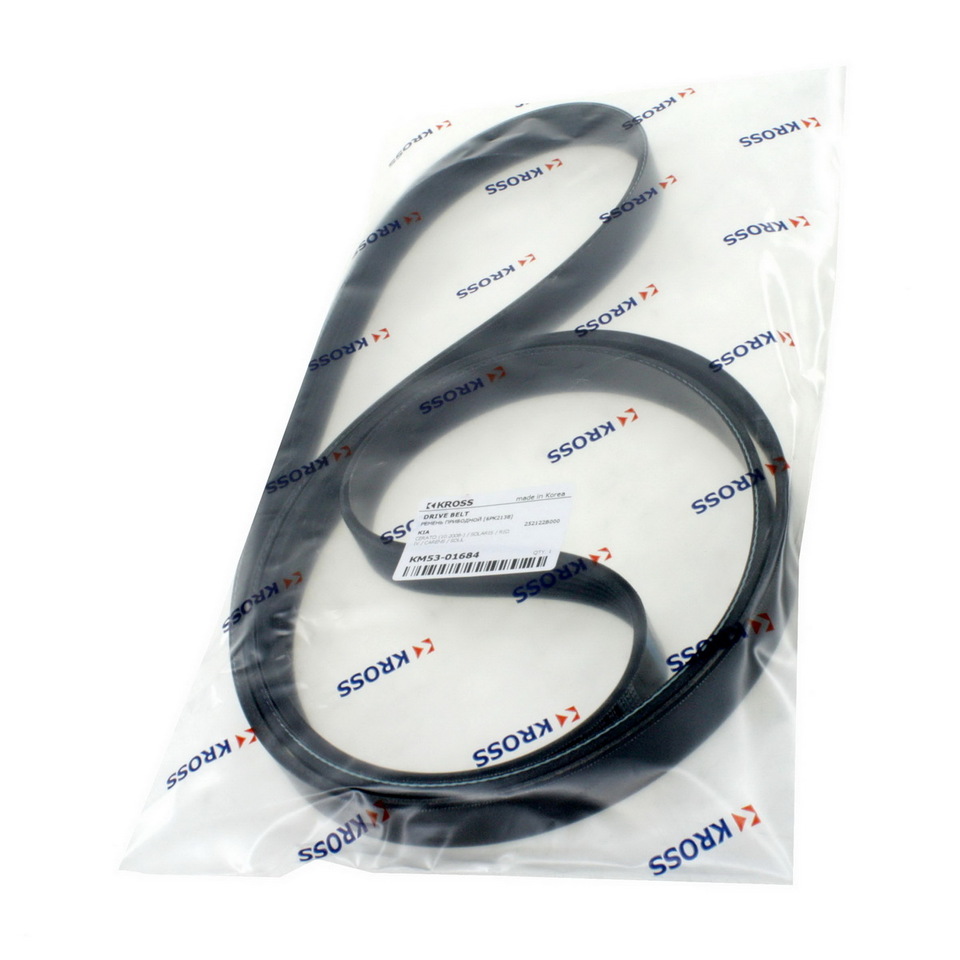

-ремень
Нажмите на изображение, чтобы открыть его в исходном размере.
Использование трубы-удлиннителя обусловлено тем, что для ослабления натяжителя необходимо провернуть болт примерно на 120 гардусов. В условиях стесненного подкапотного пространства применять ключ с длинной ручкой не представлялось возможным. Мешала опора двигателя. Поэтому я использовал ключ с короткой ручкой, начиная натягивать рукой, а потом, когда ключ проходил опору двигателя, надевал на него балонник и с лёгкостью проворачивал болт до такой степени, чтобы можно было скинуть старый ремень.
1.Начинал процедуру я с того, что зарисовал в блокнот схему прокладывания ремня через ролики. Эта пустяковая процедура избавит вас от "головняка" впоследствии.
Нажмите на изображение, чтобы открыть его в исходном размере.
2.накидываем ключ на болт ролика натяжителя и проворачиваем против часовой стрелки (от бампера в сторону салона) примерно на 120 градусов.
3. придерживая ключ в натянутом состоянии скидываем ремень с ролика генератора
Все... Старый ремень у вас в руках.
Дальше все тоже самое, но в обратном порядке. Прокладываем ремень начиная с помпы и ГУРа, заканчивая роликом генератора. Перед запуском двигателя проверяем., что на всех роликах с клиньями ремень лег ровно... Запускаем двигатель...
По времени у меня все заняло минут 10-15 с разглядываниями и поисками балонника.
Надеюсь будет полезно. Всем ровных дорог!

Последний раз редактировалось Hemool; 24.04.2017 в 17:15.
