Re: кто углублённо шарит по регуляторам напряжения на рмз500?

очень много ремонтировал подобные регуляторы на мотоциклах и мопедах! ничего другого, кроме шунтирующего регулятора,одекватно работающего, на сколько знаю не предумано! не стоит бояться таких регуляторов так как там не совсем режим общепринятого КЗ!!! вот цитата с одного форума наиболее понятно описывающая процесс регулирования:"... Работает регулятор следующим образом. При достижении положенного напряжения, в нашем случае 13.8 вольта, регулятор тиристором или симистором замыкает обмотку генератора накоротко соответственно напряжение падает и тиристор или симистор снова закрывается, цепь размыкается и напряжение снова достигает рабочего. И так с большой частотой в результате на выходе регулятора импульсное напряжение большой частоты оно сглаживается в постоянное конденсаторами и аккумулятором.
Многие скажут что такой способ регулирование не допустим дескать замыкая генератор можно его сжечь. Но тут всё зависит от типа генератора на скутерах стоят магдино генераторы, а они имеют одно положительное свойство дело в том, что ток в цепи генераторных катушек ограничивается их индуктивностью рассеяния, а не внешним сопротивлением. При коротком замыкании индуктивность будет настолько велика что будет влиять на поле постоянных магнитов, но направленно будет против них в результате ЭДС в катушках будет настолько низок, что ток не сможет причинить каких либо повреждений обмоткам. Генератор скутера при этом не перегорает, но есть небольшая проблема это основной минус этих регуляторов - противодействие магнитного поля катушек и постоянных магнитов имеет некоторую силу в результате повышается нагрузка на коленвал и соответственно снижается мощность двигателя. На двух-тактниках это почти не заметно, а вот на четырёх-тактных одноцилиндровых двигателях это заметно там и так коленвал по инерции целый оборот проходит, а тут ещё и генератор его тормозит. Но в любом случае потери в мощности незначительны и заметны только в снижении оборотов холостого хода.
Зато у этого типа регуляторов есть много больших плюсов они компактны, просты, надёжны, дёшевы, выделяют не много тепла, имеют широкий диапазон входных и выходных напряжений, точно держат напряжение на пока генератор даёт достаточно тока, а главное в связке в нашим генератором КПД достигает 100% - происходит это так когда генератор выходит на свою предельную мощность его напряжение становится ниже напряжения при котором срабатывает шунтирующая схема, например 13.7 вольта и регулятор не включается в работу то есть напряжение с генератора идёт напрямую на выпрямитель а с него на потребители 100% КПД.

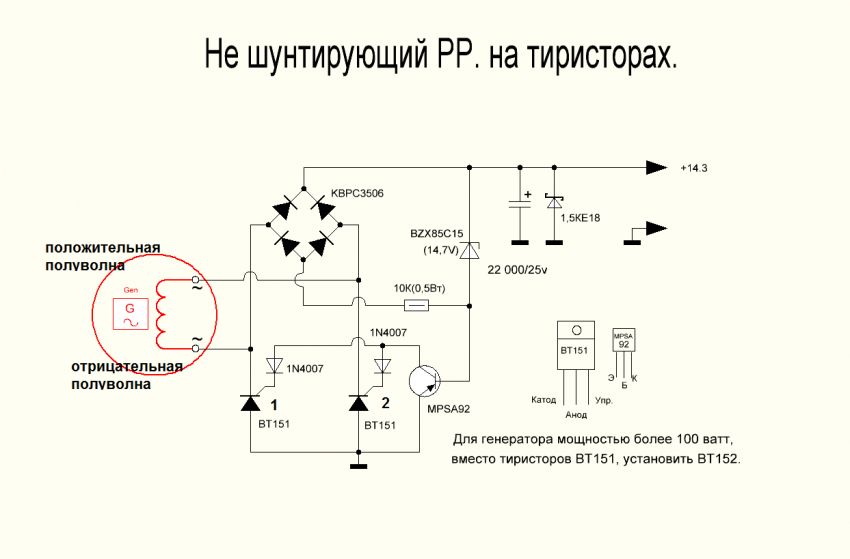

ВЫВОД: ставте родной или скутерный с генератором подобной мощности или собирайте по схемам будь то теристор или семистор не принципиально, только детальки желательно брать с запасом по характеристикам т.к. сейчас часто в характеристиках приводят цифры кратковремменого режима , например выпрямитель похожий на тот что стоит в вашем родном регуляторе (квадратная черная штука) я купил на заявленные 50А !!! а уде при 15А он при условии хорошего радиатора грелся как черт! врятли долго проработает!
